1.  RJ 잭의 종류 및 UTP 케이블 색상 구조

  • 모듈러 잭의 종류
    UTP cable을 이용하는 경우에 사용
    - 8핀 잭 : RJ61C(4쌍) 와 RJ41C로 구성
    - key가 있는 8핀 잭 : RJ45S, RJ64S, RJ47S로 구성
    - 6핀 잭 : RJ11C(1쌍), RJ14C(2쌍), RJ25C(3쌍)로 구성
    - 변형 6핀 : 디지털 통신장비를 음성통신 회선에 연결되는 가능성을 제거하기 위하여 제작

    ※ RJ : Registered Jack의 약자


      RJ-11 : 4W,전화기의 송화갑
      RJ-14 : 6W,국선용 전화기 라인 및 모뎀인입 잭
      RJ-45 : 8W, LAN

  • 케이블 핀 배열과 색상
    - EIA/TIA 568-1991 상용건물 통신 케이블링 표준에 의거하여 정의
    - EIA/TIA 568A : EIA라고 부르며 ISDN이라고도 부른다.
    - EIA/TIA T568B : 258A라고 하였으며, AT&T 규격이라고도 부른다.(주로 많이 사용함)

  • RJ 잭을 이용하는 UTP케이블 칼라코드의 구조

    색 상

 기 능

  1. 흑색

  2. 백색

  3. 적색

  4. 회색

  5. 등색

  6. 청색

  7. 녹색

  8. 자색

종단유형 비지정

제1수준 백본 (MC/IC, MC/TC 종단)

지정 유보

기타 (보조, 보안, 경보)

수평 케이블 종단

네트워크 연결

공통기기 (PBS, LAN, HOST)



2.  UTP 케이블의 종류와 용도

   그림을 보는 방법은 가운데 회색 그림처럼 RJ-45 잭의 꼬다리 방향을 밑으로 놓고 봐야 합니다.


      UTP 케이블은 모두 8가닥의 전선으로 이루어져 있습니다. 이 중에서 일반적인 LAN 환경인
      이더넷(Ethernet)환경에서 실제로 데이터를 사용하는 선은 1,2,3,6번의 4가닥입니다. UTP
      케이블은 이것을 연결하는 방식에 따라 크게 두가지로 나눕니다.

     (1) 다이렉트(Direct) 케이블
          1:1 케이블이라고도 불리며, 컴퓨터와 허브간을 연결할 때 사용합니다. 각 선이 양단에
          걸쳐서 1:1로 연결되어 있습니다. 즉, 양쪽이 똑같게 연결되어 있습니다. 이는 허브 내부
          에서 송/ 수신 신호를 바꾸어 주기에 가능한 것입니다.
           = > PC - HUB간에 사용
           = > 대우알카텔,삼성,KMW(NORTEL)

     (2) 크로스(Cross) 케이블 (P2,P3 쌍을 서로 바꾸어 주는 것입니다)
          허브없이 컴퓨터끼리 연결할 때 사용합니다. 내부 내선이 꼬여 있어서 크로스 케이블이
          라고 부릅니다. 또한 HUB에 UPLINK,MDI-X,daisychain이 없는 HUB끼리
          연결을 할 때 사용됩니다
           = > PC - PC, HUB - HUB간에 사용
           = > 현대,머큐리(해동),청호

3.  UTP CABLE Cat.5 제작방법 1(EIA/TIA 568B규격)

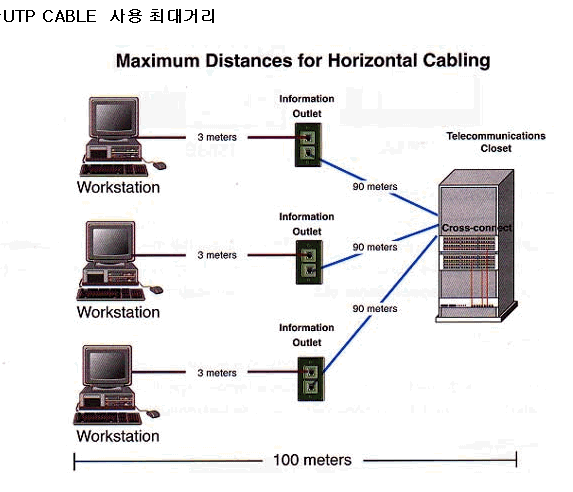

   - Category 종류
      1 : 특별한 제한 없음
      2 : ~  1M Hz의 신호를 100m 까지 전송
      3 : ~ 16M Hz의 신호를 100m 까지 전송
      4 : ~ 20M Hz의 신호를 100m 까지 전송
      5 : ~100M Hz의 신호를 100m 까지 전송

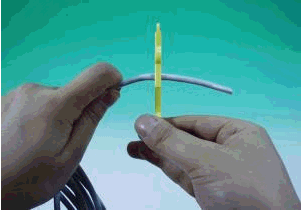

   (1) 케이블을 필요로 하는 만큼 자릅니다.  피복을 칼이나 기타 도구로 2~3cm 가량을 잘라
      냅니다. 이때 내부 전선이 다치지 않도록 주의해야 합니다.

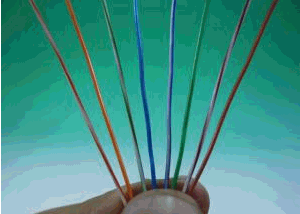

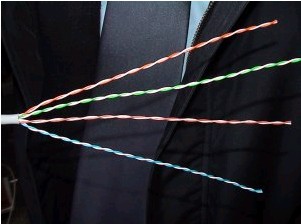

  (2)표피를 벗겨내면 내부선이 색깔별로 두 가닥식 묶여 있는 것을 볼 수 있습니다.

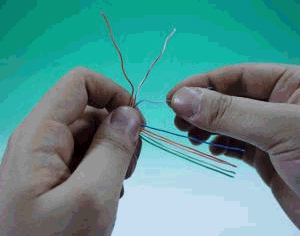

  (3) 풀어준 선을 하니씩 곧게 펴줍니다


   (4) 크로스, 다이렉트등의 정렬 방법에 선의 띠별로 배열해 주어야 합니다


   (5) 정렬을 잘 했으면 1.5cm만 남기고 윗부분을 똑바로 잘라냅니다.


  (6) RJ-45 꼭지가 땅을 보고 하면서 UTP 케이블을 RJ-45 잭에 전선을 끝까지 밀어 넣습니다.

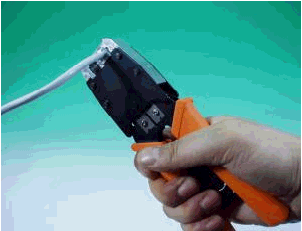

  (7) 접속 툴에 제대로 끼워넣고 케이블 툴로 힘껏 집어줍니다.



  (8) 다 되었으면 테스터기로 테스트를 해 보고 이상이 없으면 끝~!! 축하드립니다.


  < 참고 1>

일반적으로 우리가 사용하는 이더넷 환경에서는 8가닥(4쌍)중에서
4가닥만(딱 절반이져..) 사용합니다.
4가닥만 사용하는데..
왜 8가닥이냐에 대해서 의문이 생기실수도 있을 거 같아서 이렇게 표를 올립니다.

 UTP 가 단지 이더넷에만 사용되는 것이 아니고..
여러가지 환경에서 많이 사용됩니다.
물론 지금은 대부분이 이더넷이지만...
과거에는 이더넷 말구도 다른 것이 좀 잇었져..
물론 지금도 이더넷 말구 다른거 쓰는 곳도 있구여..
암튼 상황에 따라서 다릅니다.

----------------------------------------
   Network                 Wire-Numbers
----------------------------------------

Token Ring
ATM ,DSU,FDSU
100VG-AnyLAN
10M ethernet
100M ethernet

giga ethernet
CSU,ROUTER
3,4,5,6
1,2,7,8
1,2,3,4,5,6,7,8
1,2,3,6
1,2,3,6

1,2,3,4,5,6,7,8
1,2,4,5


UTP 에서 1,2,3,6 번만을 사용하므로..
나머지 네가닥은 끊어져도 상관이 없슴다..
다만 1000Base-T(utp를 이용한 giga )에선 8가닥 을 모두 사용합니다.

250메가 * 4 = 1 Giga

  < 참고 2 >



  UTP CABLE Cat.5 제작방법 2

 랜케이블의 종류는 여러 가지가 있으나 현재 가장 많이 쓰고 있는 UTP 케이블 CAT5 (Catagory5)의
 제작법에 대하여 알아보자.

 우선 UTP케이블을 제작하려면 몇가지의 공구와 부품이 필요하다.

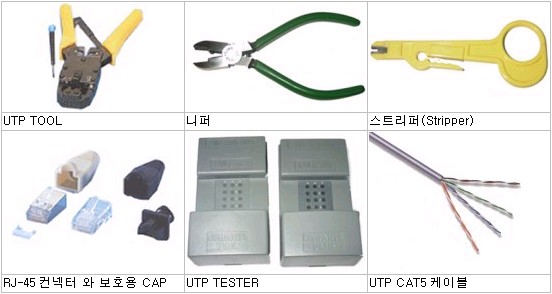

 필요한 공구 및 부품
 1. UTP TOOL (RJ-45를 찍는 공구)
 2. 니퍼 (UTP 케이블을 자르거나 가지런히 자를 때 쓴다.)
 3. CABLE Stripper (UTP 케이블을 벗겨내는 도구, 칼이나 가위도 가능)
 4. Connector (RJ-45)
 5. RJ-45 Cap (꼭 필요한 것은 아니다.)
 6. UTP TESTER (케이블 제작후 테스트 장비)
 7. UTP 케이블 (당근)


 위에 있는 모든 것을 다 준비하지 못했다면 꼭 필요한 UTP TOOL, RJ-45 컨넥터 만있어도 제작은
 가능하다.

1. 케이블이 어떠한 용도로 쓰여질지 결정한다.
    1) 허브에서 PC로 가는 케이블 (direct cable)
    2) 허브에서 허브로 가는 케이블 (Cross cable)
    3) PC에서 PC로 가는 케이블 (Cross cable)

2. 케이블을 원하는 길이로 제단한다



3. 케이블의 양쪽 끝부분을 벗겨낸다. (RJ-45 CAP을 사용하려면 벗겨내기 전에 미리 넣어둔다)



4.  케이블의 양쪽 끝을 색상별로 꼬여 있는 것을 푼다.

5. 케이블의 한쪽끝을 색상을 맞게 배열한다.(주황계열, 녹색계열, 청색계열, 갈색계열)

6. 배열한후 규정대로 다시 재배치 한다.
    (흰주, 주황, 흰녹, 파랑, 흰파, 녹, 흰갈, 갈색)



7. 가지런히 한후 피복에서 엄지 손톱정도로 니퍼를 사용하여  -모양으로 잘라낸다.



8. 흐트러짐 없이 피복을 잡고 RJ-45에 삽입한다.
   (RJ-45의 돌출부분이 아래로 향하게 하고 구멍이 나있는 부분의 왼쪽부터 6.번 색상대로
    삽입하면 되며 RJ-45 구멍의 끝부분까지 가지런히 삽입하여야 한다.)



9. RJ-45에 삽입한 UTP선이 빠지지 않게 잘 잡은 후 TOOL에 삽입한후 꽉 집어 준다.



10. Direct 일 경우 다른 한쪽을 똑같은 방법으로 순서를 되풀이 한다.
      ( Cross 일 경우는 나머지 한쪽의 색상배열을 흰녹 , 녹, 흰주, 파랑, 흰파, 주황, 흰갈, 갈색 으로
      배치한후 작업하면 된다.)




11. 작업을 마친후 UTP Tester를 이용하여 테스트 한다.
     (위 준비된 Tester 형식인 경우 보편적으로 Tester의 중간포트인 568B 포트에 넣으면
       1,2,3,4 번으로 램프가 점멸되며, Cross Cable인 경우 한쪽은 1,2,3,4 다른한쪽은 1,3,2,4로 점등된다.)

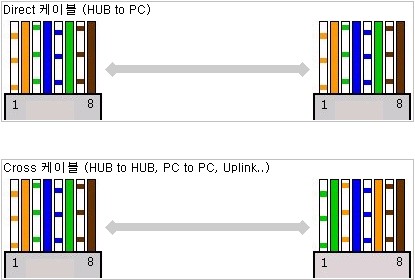

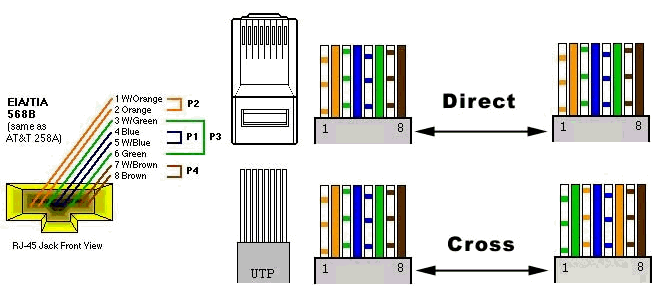

12. 다음은 Direc 케이블과 Cross케이블의 색상 배열이다.

* 참고 : 케이블 제작과장을 살펴 보았다. 몇가지 더 첨부하여 설명하자면 UTP 케이블(CAT5)은
  1,2번(힌주, 주황)이 TX(송신측), 3,6번(흰녹, 녹)이 RX(수신측)이다.
  고로 케이블의 8개 선중에서 4개의 선만 사용하게 된다. 나머지의 선은 예비선인 것이다.
  간혹, 4개의 선으로만 제작하는 경우도 있는데 무리는 없다.
  그리고 되도록 생상배열을 맞추어 주기 바란다. 왜냐하면, 색상별로 그 꼬임수가 틀리고 그 꼬임수에
  저항값이 틀려지기 때문이다.
